產品描述

Product Descriptions

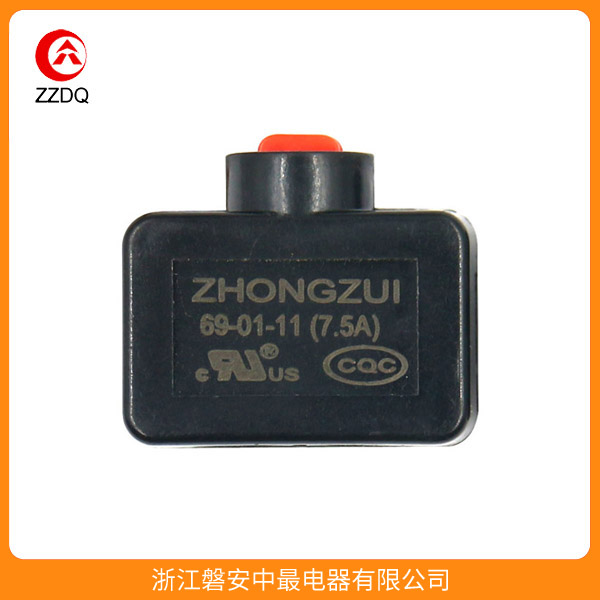

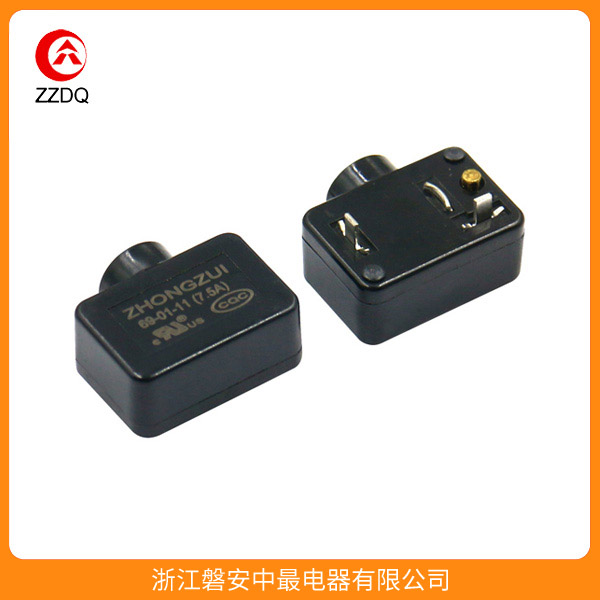

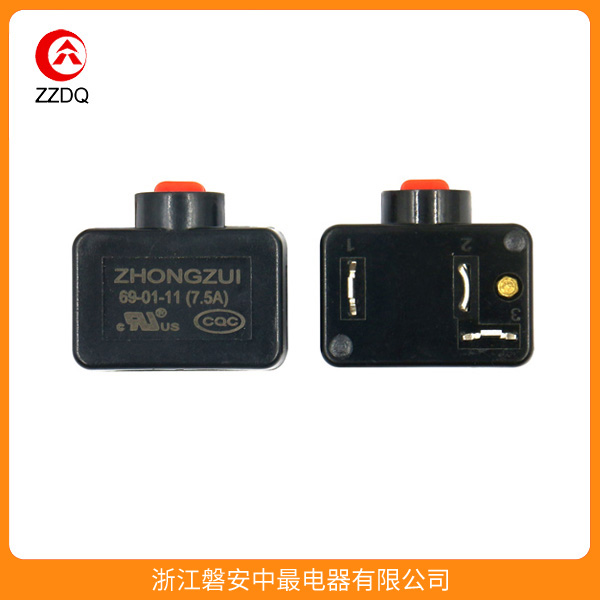

69系列是一種輕巧，單極，按壓后復位的過電流輔助保護器。

69 Series is a compact, single pole, push to reset over current supplementary protectors.

69系列設計簡單，精準，能夠提供安全可靠低費用的電路保護。

68 Series simple, exact design, can be provided a safe and low expense the circuit protection.

69系列提供的溫度范圍廣泛，從80度到150度。

69eries offer a wide range of operating temprature from 80℃ to 150℃

安規認證（Safety Approvals）

安規標志（Marks）UL CQC

主要應用

Typical Application

馬達，食物調理機。

Motors, Food Processor.

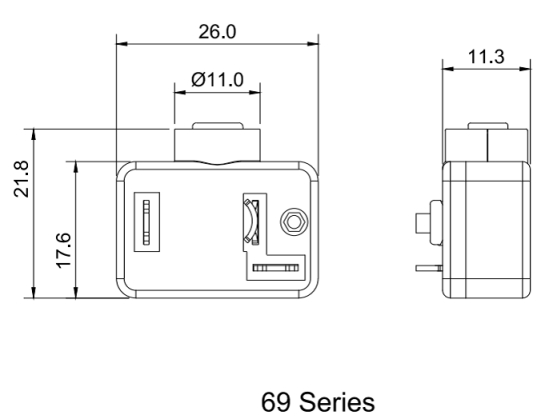

外觀尺寸圖

Out Dimensiongs

技術資料

Technical Datas

額定電流電壓（Current and Voltage Ratings）

3A-16A at 125/250VAC;50VDC

跳脫（Calibration）100%No Trip

150%trip in one hour at+25℃

接觸阻抗（Contact Resistance)≤80

絕緣阻抗（Insulation Resistance)≥100m 500VDC

絕緣耐電壓（Dielectric withstanding Voltage)1500VAC at 50/60 Hz for 60 seconds

電器壽命（Electric Life）6000 cycles full rated current

使用溫度范圍（Operating temperature range）-10℃to+60℃

使用濕度（Ambient humidity used）≤85%RH

可焊性（Solder ability）260℃±5℃3±1S

短路容量（Interrupt capacity）1000A at 125VAC&400A at 250VAC

重新啟動時間（Reset Time）In 60 seconds

環境溫度補償系數表

Ambient temperature

Correction Factor

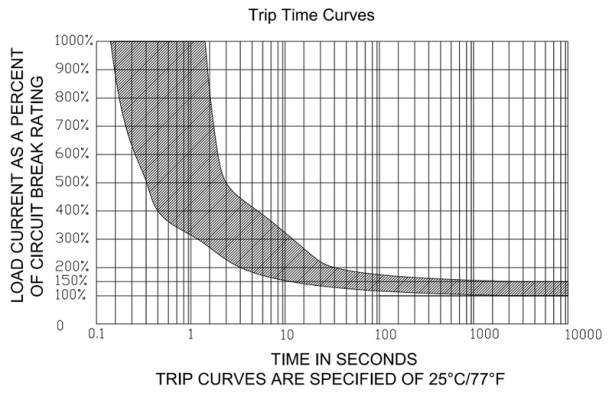

跳脫時間及電流跳脫曲線圖

@+25℃

Time VS.current Trip Curve @

+25℃
